KMI Kinematics on maailman suurin kierukkavaihteiden valmistaja. Mallistoon kuuluu valtava määrä erilaisia tuotteita perinteisistä hyvinkin erityislaatuisiin käyttökohteisiin – tarjolla on niin isoja kuin pieniä malleja. KMI:n tuotteissa käytetään patentoitua, ns. tiimalasityyppistä matoakselia, jonka ansiosta saavutetaan moninkertainen kääntö- ja pitovoima kilpailijoiden perinteisiin suoralla matoakselilla varustettuihin malleihin verrattuna. Tiimalasi-designissä on mallista riippuen 5–11 hammasta yhtä aikaa hammaskontaktissa. Tästä seuraa huikea suorituskyky ja -tarkkuus.
Mallistossa ovat tarjolla myös täysin huoltovapaat ja IP66-luokitetut mallit. Kääntökehät, kääntölaakerit.
Mikäli mallistosta ei löydy sopivaa vaihdetta kohteeseen, on sellainen mahdollista suunnitella tarpeen mukaan. Meillä on useampia asiakkaita joille on suunniteltu esim. yksirivisestä- kaksirivinen versio, tällä saavutetaan karkeasti 50% suurempi kippimomentti. Oman vaihteen suunnittelu toki on kannattavaa vasta kun eräko on kyllin suuri.
Kinematics slew drive catalogue
Tästä documentista löydät varsin hyvän tietopaketin kierukkavaihteiden saloista (englanniksi): KMI - Introduction to slew drives.
Tekniset tiedot, piirustukset ja 3D mallit saat ladattua suoraan Kinematicsin sivuilta: https://www.kinematicsmfg.com/ Toki saat kaikki myös meidän kautta.
Uudet LP (Low Profile) -sarjan kierukkavaihteet ovat matalampia ja yli 10 % kevyempiä kuin SE- tai KE-sarjan kierukkavaihteet. Alemman kokonaispainon ansiosta voidaan hyötykuorman määrää lisätä esim. koneen puomin päähän asennettavassa kääntölaitteissa.
KMI LP-mallisto on tällä hetkellä saatavana kolmessa koossa, LP9, LP14 ja LP17. Pitomomentti 39–65 kNm , kippimomentti 45–135 kNm ja kääntömomentti 8–18 kNm. Vaihteiden vähennyssuhteet vaihtelevat i = 61–102. Mallit ovat vaihtokelpoisia IMO 0223, 0343 ja 0419:n sekä PSL 60-223, 85-343 ja 103-422:n kanssa. Näistä poiketen KMI LP-mallit ovat itsepidättäviä ilman erillistä jarrua, ja niiden pito- ja kääntömomentit ovat moninkertaiset tiimalasimallisen matoakselin ansiosta.
KMI LP kierukkavaihteet tarjoavat täydellisen suojan ympäristön pölyltä, likailta, hiekalta ja jopa vedeltä IP55-koteloinnin ansiosta ja niille voidaan luvata jopa 30 vuoden kestoikä. Kinematics kierukkavaihteille on myönnetty ISO 9001-, CE-, REACH- ja TUV-sertifikaatit. Kaikki materiaalit ja komponentit täyttävät nämä standardit.
Kaikki LP-sarjan kierukkavaihteet heti toimitukseen Lempäälästä!
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
LP7 | 159 mm (7") | 7 kNm | 13.5 kNm |
LP9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
LP14 | 356 mm (14") | 54.5 kNm | 67.8 kNm |
LP17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
SE-sarjan kierukkavaihteet tarjoavat ylivoimaisen kääntö- ja pitovoiman. Tyypillisiä käyttökohteita ovat kääntyvät aurinkopaneelit, satelliitti- ja tutka-antennit, henkilönostinalustat ja monet muut melko hidasta pyöritystä, mutta suurta pitovoimaa ja kippimomenttia edellyttävät kohteet.
Standardisarjassa pitovoima 6 kNm–220 kNm, dynaaminen kääntövoima 0,2 kNm–63 kNm ja kippimomentti 0,5 kNm–271 kNm. Vaihteiden alennus i=30... jopa i=156 600. Asennusasento on vapaa.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
SE7 | 187 mm (7") | 7.0 kNm | 13.6 kNm |
SE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
SE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
SE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
SE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
SE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
SE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
SE28 | 711 mm (28") | 180.7 kNm | 457.5 kNm |
KE-sarjan kierukkavaihteet ovat täysin huoltovapaita, millä saavutetaan merkittäviä säästöjä kenttäolosuhteissa, sillä niissä on huima IP-66 suojaustaso. Tyypillisiä käyttökohteita ovat kääntyvät aurinkopaneelit, tuulivoimalat, satelliitti- ja tutka-antennit, puhdastilakohteet ja offshore-sovellukset.
Standardisarjassa pitovoima 38 kNm–48 kNm, dynaaminen kääntövoima 1,4 kNm–10 kNm ja kippimomentti 33 kNm–67 kNm. Vaihteiden alennus i=30... jopa i=156600. Asennusasento vaaka tai pysty.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
KE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
KE5 | 127 mm (5") | 4.7 kNm | 3.7 kNm |
KE7 | 187 mm (7") | 7.0 kNm | 13.5 kNm |
KE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
KE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
KE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
KE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
KE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
KE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
Avoin S-sarjan kierukkavaihde on omiaan käyttökohteissa, joissa tehdään tyypillisesti päivittäisiä huolto- ja tarkastustoimia ja joissa suljettua rakennetta ei tarvita. Tyypillisiä käyttökohteita ovat mobiililaitteet, kuten henkilönostimet ja monenlaiset kuorma-auton alustalle rakennetut työlaitteet.
Standardisarjassa pitovoima 3 kNm–220 kNm, dynaaminen kääntövoima 0,2 kNm–63 kNm ja kippimomentti 33 kNm–67 kNm. Vaihteiden alennus i=30... jopa i=156600. Asennusasento vaaka tai pysty.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
S7 | 178 mm (7") | 10.3 kNm | 13.6 kNm |
S9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
S12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
S14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
S17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
S21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
S25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
VE-sarjan kierukkavaihde on suljettu, vaakasuoran ulostulon malli, jonka asentamiseen ei tarvita mitään ylimääräisiä komponentteja. Tyypillisin käyttökohde on yksiakselinen aurinkopaneeli, jossa on tärkeää pitää tarkka suuntaus riepottelevista myrskytuulista huolimatta.
Standardisarjassa pitovoima 3 kNm–38 kNm, dynaaminen kääntövoima 0,2 kNm–9 kNm ja kippimomentti 0,5 kNm–34 kNm. Vaihteiden alennus i=30...jopa i=156600. Kiinnitys vaakaan, jolloin ulostuleva voima on myös vaaka.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
VE3 | 76 mm (3") | 2.1 kNm | 0.5 kNm |
VE5 | 76 mm (3") | 4.3 kNm | 3.5 kNm |
VE7 | 178 mm (7") | 10.0 kNm | 9.5 kNm |
VE9 | 230 mm (9") | 39.0 kNm | 31.5 kNm |
VE14 | 76 mm (3") | 54.4 kNm | 47.4 kNm |
VE17 | 76 mm (3") | 65.6 kNm | 94.9 kNm |
VE21 | 530 mm (21") | 81.0 kNm | 152.3 kNm |
He-sarjan yleiskatsaus ja käyttökohteet
Kääntyville aurinkopaneeleille suunniteltu ja käyttösovelluksiin mukautuva HE-sarja koostuu suljetuista pystysuorista vaihteista, joiden suunnittelu takaa ensiluokkaisen suorituskyvyn.
KMI:n yksiakselisissa kierukkavaihteissa yhdistyvät useat innovaatiot, kuten kahden ulostulon vääntöputkiliitännät sekä integroidut kiinnityslaipat, jotka tekevät kiinnityksestä suoraviivaisempaa ja edullisempaa.
HE-sarjan ominaisuudet:
KMI:n luotettavaan ja tarkkaan tiimalasityyppiseen matopyöräteknologiaan pohjautuvat HE-sarjan kierukkavaihteet tarjoavat useita ominaisuuksia ja hyötyjä.
Optimoitu yksiakselisille fotosähköisille kääntyville aurinkopaneeleille
- Sisäänrakennettu johtokanava
- Itsepidättävä suunnittelu
- Segmentoitu vaihde
- Itselukitseva vaihteisto
- Mukautettavat syöttö, ulostulo ja kiinnitys
- Saatavilla sekä moottorin kanssa että ilman
Yksiakselisten he-sarjan kierukkavaihteiden tekniset tiedot
HE-kierukkavaihteet ovat saatavilla neljässä eri koossa sekä useilla eri kiinnitys- ja vääntöputkikokoonpanoilla. Pitomomentti vaihtelee välillä 15–39 kN·m ja kääntömomentti välillä 2,5–8 kN·m. Vaihteiden vähennyssuhteet ovat mahdollisia välillä 51:1–61:1.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
HE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
HE5 | 127 mm (5") | 12.0 kNm | 10.0 kNm |
HE6 | 152 mm (6") | 15.0 kNm | 11.0 kNm |
HE7 | 190 mm (7") | 28.0 kNm | 16.9 kNm |
HE8 | 210 mm (8") | 36.0 kNm | 16.9 kNm |
HE9 | 230 mm (9") | 40.0 kNm | 17.6 kNm |
HE9-HD | 230 mm (9") | 60.0 kNm | 17.6 kNm |
Kinematics KDE -sarjan yleisimmät sovellukset ovat kaksiakseliset aurinkoseurantalaitteet, sekä satelliitti- ja tutka-antennit . KDE sarjaa käytetään myös mm. robotiikassa.
Pitomomentti vaihtelee välillä 2-81 kN·m ja kääntömomentti välillä 0,6-32 kN·m. Vaihteiden vähennyssuhteet ovat mahdollisia välillä 62:1–125:1.
Vaihde voidaan asentaa mihin tahansa asentoon.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
KDE3 | 76 mm (3") | 2,1 kNm | 0,5 kNm |
KDE5 | 76 mm (5") | 5,5 kNm | 2,8 kNm |
KDE7 | 178 mm (7") | 10 kNm | 5,4 kNm |
KDE9 | 230 mm (9") | 39 kNm | 25 kNm |
KDE21 | 530 mm (21") | 81 kNm | 152 kNm |
KPE-sarjan pinionvaihde tarjoaa nopean pyörityksen ja korkean vääntömomentin raskaisiin sovelluksiin.
Tyypillisiä käyttökohteita ovat mm. kaivinkoneet, tarttujat, ohjaussovellukset, kääntöpöydät ja kaivinkoneen lisälaitteet.
Pitomomentti vaihtelee välillä 10-45 kN·m ja kääntömomentti välillä 5,5-42 kN·m. Vaihteiden vähennyssuhteet ovat mahdollisia välillä 4,5:1–9:1. Pyöritysnopeus max 60rpm
Vaihde voidaan asentaa pystyyn tai vaakaan.
Malli | Vierintäradan halkaisija | Max. pidätysvoima | Max. tilttikuorma |
---|---|---|---|
KPE7 | 178 mm (7") | 4,5 kNm | 14 kNm |
KPE9 | 230 mm (9") | 6,5 kNm | 27 kNm |
KPE12 | 305 mm (12") | 7,7 kNm | 54 kNm |
KPE17 | 432 mm (14") | 12,5 kNm | 56 kNm |
KPE21 | 533 mm (21") | 15,6 kNm | 186 kNm |
KPE25 | 635 mm (25") | 37 kNm | 280 kNm |
SPE30 | 760 mm (30") | 42 kNm | 420 kNm |
SPE38 | 965 mm (38") | 54 kNm | 540 kNm |

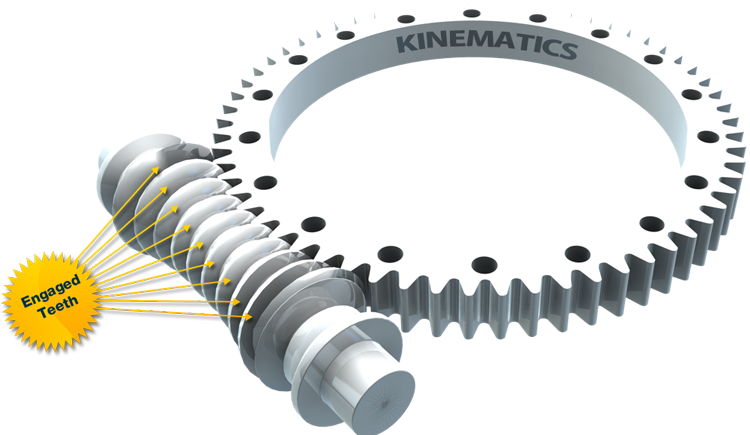

Tiimalasiakseli
Miksi "tiimalasirakenne" kierukkavaihteen matoakselissa on ylivertainen?
Tiimalasityyppinen matoakseli mahdollistaa 4–9-kertaisen kääntömomentin perinteiseen suoraan matoakseliin verrattuna. Tavallisessa matoakselissa on kontaktissa ainoastaan yksi akselin ja kehän hammas kerrallaan. Tiimalasimuodon ansiosta hammaskontakteja on kerralla useita. Näin KMI kierukkavaihde tarjoaa vertaansa vailla olevan suorituskyvyn kilpailijoihin nähden.
