KMI SLEW DRIVES
KMI Kinematics er verdens største produsent av slew drives (snekkegir). Produktkatalogen inneholder et enormt utvalg av slew drives, fra tradisjonelle modeller til høyspesialiserte varianter. KMIs slew drives er basert på et patentert snekkehjul av timeglasstypen som gir mange ganger større løfte- og dreiemoment sammenlignet med tradisjonelle modeller med rett snekkehjul. Timeglasshjulene har avhengig av modell 5–11 tenner som er i kontakt samtidig. Dette gir en fantastisk ytelse og prestasjon.
Katalogen omfatter også helt vedlikeholdsfrie og IP66-klassifiserte modeller.

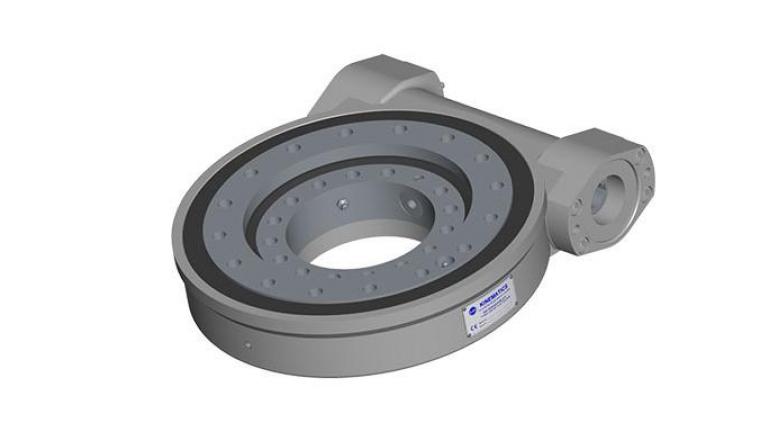

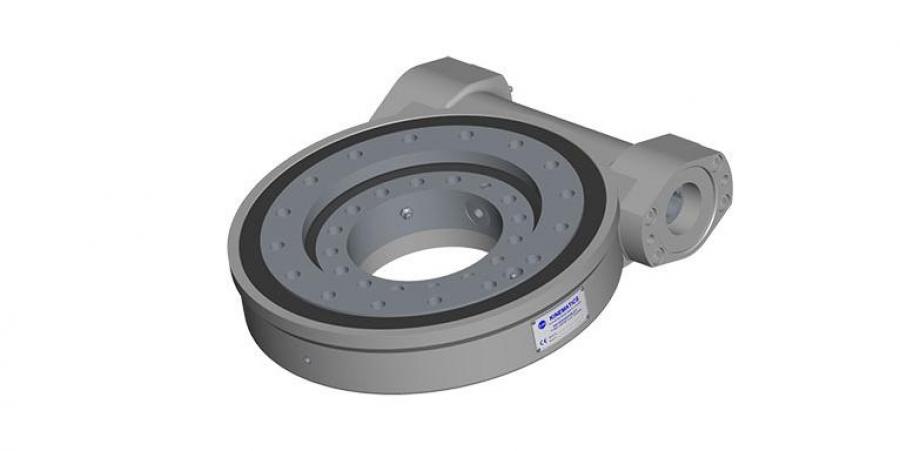

SNEKKEGIR, LP-SERIEN
De nye LP (Low Profile)-snekkegirene er lavere og mer enn 10 % lettere enn snekkegirene i SE- og KE-serien. Lavere totalvekt gjør at nyttelasten kan økes, for eksempel med dreieinnretninger montert på enden av maskinbommen.
KMI LP-serien finnes for tiden i tre størrelser, LP9, LP14 og LP17. Holdemoment 39–65 kNm, kippmoment 45–135 kNm og dreiemoment 8–18 kNm. Girenes utvekslingsforhold varierer i = 61–102. Modellene er utskiftbare med IMO 0223, 0343, 0419 og PSL 60-223, 85-343 og 103-422. KMI LP-modellene skiller seg fra disse ved at de er selvlåsende uten separat brems, med mange ganger større holde- og dreiemoment takket være snekkehjulet av timeglasstypen.
KMI LP-snekkegirene gir komplett beskyttelse mot støv, smuss, sand og til og med vann takket være IP55-kapslingen, og de har en levetid på opptil 30 år. Kinematics snekkegir er sertifisert i henhold til ISO 9001, CE, REACH og TUV. Alle materialer og komponenter oppfyller disse standardene.
Alle snekkegirene i LP-serien er tilgjengelige for umiddelbar levering fra Lempäälä, Finland!
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| LP9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| LP14 | 356 mm (14") | 54.5 kNm | 67.8 kNm |
| LP17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |

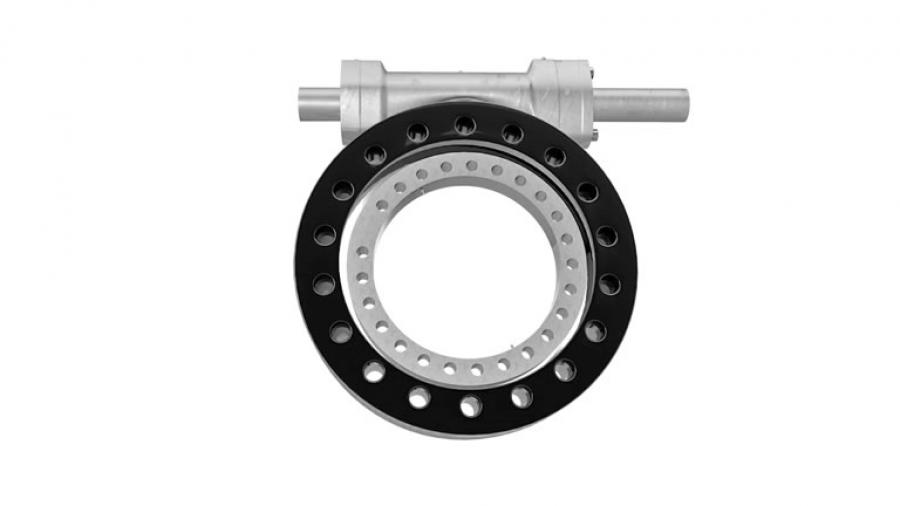

LUKKET SLEW DRIVE SE-SERIE
Slew drives i SE-serien har et overlegent dreie- og løftemoment. Disse brukes vanligvis i roterende solcellepaneler, satellitt- og radarantenner, underlag for personheiser og mange andre objekter med relativt langsom rotasjon, men som krever betydelig løfte- og kippmoment.
Standardserien har et løftemoment på 6 kNm–220 kNm, et dynamisk dreiemoment på 0,2 kNm–63 kNm og et kippmoment på 0,5 kNm–271 kNm. Utvekslingsforholdet er fra 1:30 og helt opptil 1:156 600. Valgfri monteringsposisjon.
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| SE7 | 187 mm (7") | 7.0 kNm | 13.6 kNm |
| SE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| SE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| SE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| SE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| SE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| SE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
| SE28 | 711 mm (28") | 180.7 kNm | 457.5 kNm |

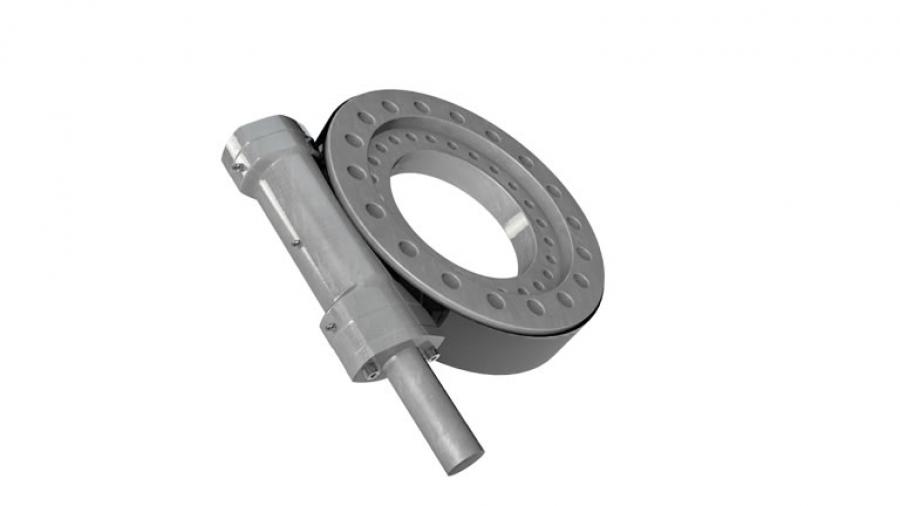

ÅPEN SLEW DRIVE S-SERIE
Åpne slew drives i S-serien passer best i objekter som vanligvis vedlikeholdes og inspiseres daglig, og som ikke krever en lukket konstruksjon. Vanlige objekter av denne typen er mobile enheter, for eksempel personheiser og ulike lastebilmonterte redskaper.
Standardserien har et løftemoment på 3 kNm-220 kNm, et dynamisk dreiemoment på 0,2 kNm–63 kNm og et kippmoment på 33 kNm-67 kNm. Utvekslingsforholdet er fra 1:30 og helt opptil 1:156 600. Vann- eller loddrett monteringsposisjon.
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| S7 | 178 mm (7") | 10.3 kNm | 13.6 kNm |
| S9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| S12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| S14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| S17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| S21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| S25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |

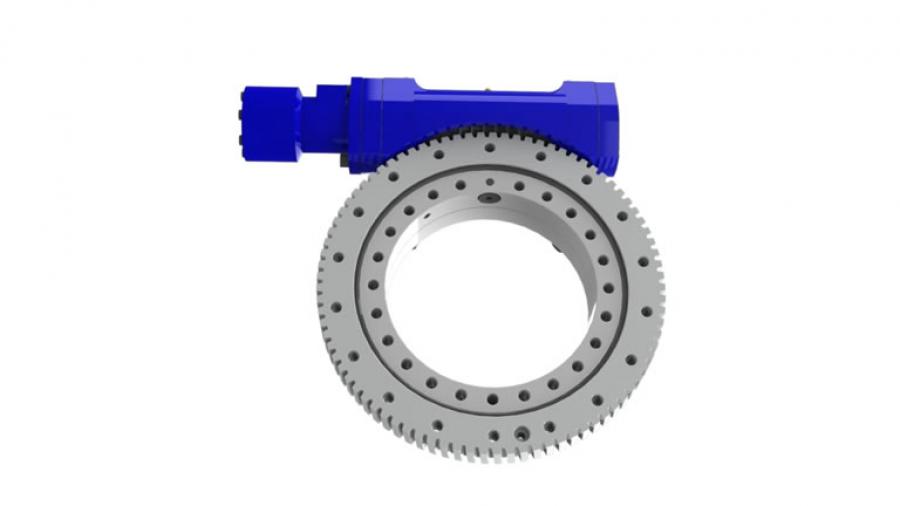

LUKKET SLEW DRIVE MED VERTIKALAKSEL, VE-SERIE
VE-seriens slew drives har en lukket konstruksjon med vannrett utgang, og monteringen krever ingen ekstra komponenter. Oftest brukes disse i enakslede solcellepaneler hvor det er viktig med nøyaktig retning til tross for kraftig vind.
Standardserien har et løftemoment på 3 kNm-38 kNm, et dynamisk dreiemoment på 0,2 kNm–9 kNm og et kippmoment på 0,5 kNm–34 kNm. Utvekslingsforholdet er fra 1:30 og helt opptil 1:156 600. Vannrett montering gjelder også der utgangen er vannrett.
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| VE3 | 76 mm (3") | 2.1 kNm | 0.5 kNm |
| VE5 | 76 mm (3") | 4.3 kNm | 3.5 kNm |
| VE7 | 178 mm (7") | 10.0 kNm | 9.5 kNm |
| VE9 | 230 mm (9") | 39.0 kNm | 31.5 kNm |
| VE14 | 76 mm (3") | 54.4 kNm | 47.4 kNm |
| VE17 | 76 mm (3") | 65.6 kNm | 94.9 kNm |
| VE21 | 530 mm (21") | 81.0 kNm | 152.3 kNm |

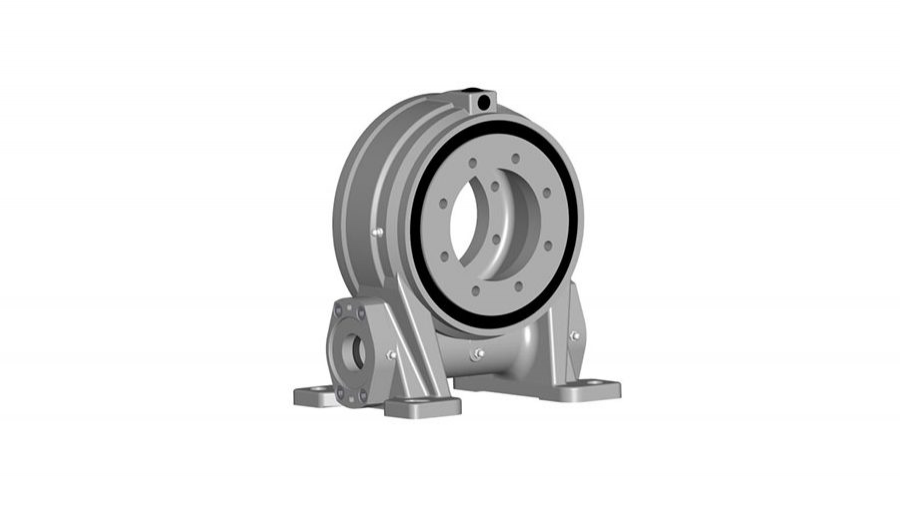

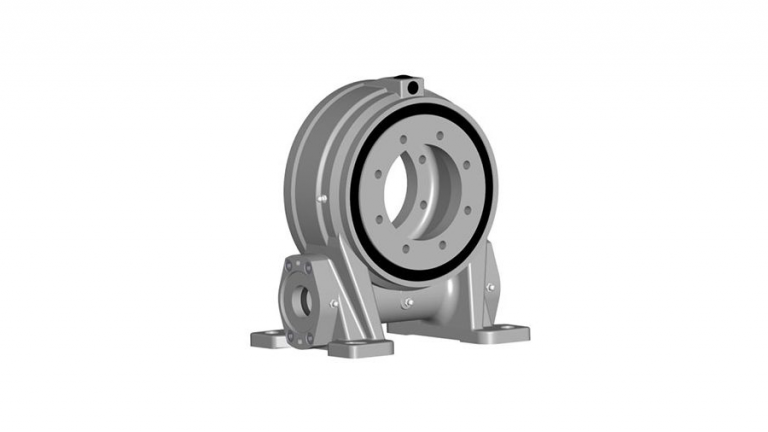

He enkeltakslede snekkegir for solfølgere
Oversikt og bruksområder for he-serien
HE-familien med helt lukkede vertikale drivverk er designet for solfølgere og kan skreddersys etter bruksområdene. De er designet for å levere høyest mulig ytelse.
KMIs enkeltakslede snekkegir har flere innovasjoner, inkludert dreiemomentrør med dobbeltuttaksgrensesnitt og integrerte monteringsflenser for montering rett på stolpen, for lavere kostnader og mer effektiv installasjon.
HE-seriens funksjoner:
He-serien drives med KMIs patenterte timeglass-snekkeskrueteknologi for pålitelig nøyaktighet, og kan tilby en rekke funksjoner og fordeler.
Optimalisert for fotoelektriske følgere med enkelaksel.
- Integrert kulelagerring
- Interne harde stopp
- Segmentert gir
- Selvlåsende girsett
- Inngang, utgang og montering kan skreddersys
- Kan kjøpes med eller uten motor
Spesifikasjoner for enkeltakslede snekkegir i he-serien
HE-snekkegir er tilgjengelig i fire størrelser, med flere monterings- og dreiemomentrørkonfigurasjoner. Ytelsen spenner fra 15 kNm til 39 kNm holdemoment, og fra 2,5 kNm til 8 kNm utmatingsdreiemoment. Girutvekslingsforhold fra 51:1 til 61:1 er tilgjengelig.
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| HE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
| HE5 | 127 mm (5") | 4.7 kNm | 3.7 kNm |
| HE6 | 187 mm (7") | 7.0 kNm | 13.5 kNm |
| HE7 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| HE8 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| HE9 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| HE9-HD | 432 mm (17") | 65.6 kNm | 135.6 kNm |

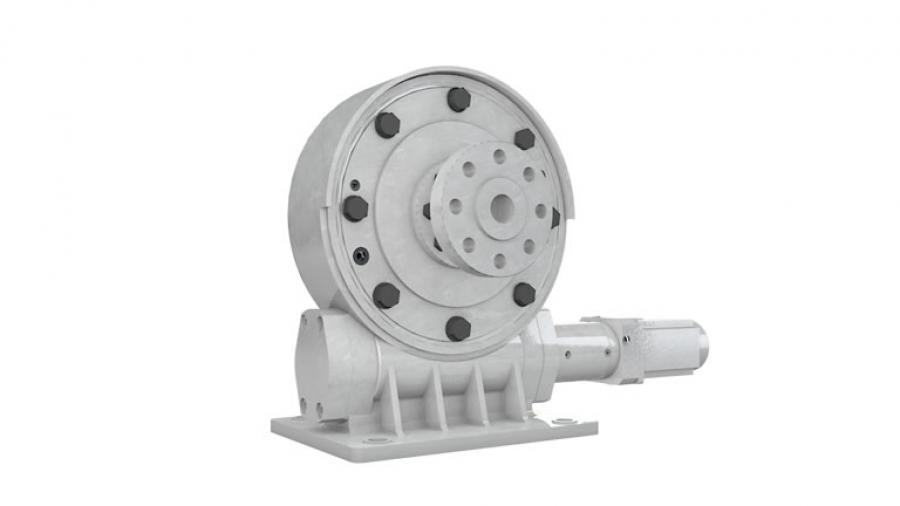

LUKKET SLEW DRIVE, VEDLIKEHOLDSFRI KE-SERIE
Slew drives i KE-serien er helt vedlikeholdsfrie, noe som gir betydelige kostnadsbesparelser ved reell bruk, da disse girene har skyhøy IP66-klassifisering. Disse brukes vanligvis i roterende solcellepaneler, vindkraftverk, satellitt- og radarantenner, renrom og offshore.
Standardserien har et løftemoment på 38 kNm-48 kNm, et dynamisk dreiemoment på 1,4 kNm-10 kNm og et kippmoment på 33 kNm-67 kNm. Utvekslingsforholdet er fra 1:30 og helt opptil 1:156 600. Vann- eller loddrett montering.
| Modell | Diameter | Holdemoment | Kippmoment |
|---|---|---|---|
| KE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
| KE5 | 127 mm (5") | 4.7 kNm | 3.7 kNm |
| KE7 | 187 mm (7") | 7.0 kNm | 13.5 kNm |
| KE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| KE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| KE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| KE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| KE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| KE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
HVORFOR ER SNEKKEHJULETS «TIMEGLASSKONSTRUKSJON» OVERLEGEN?

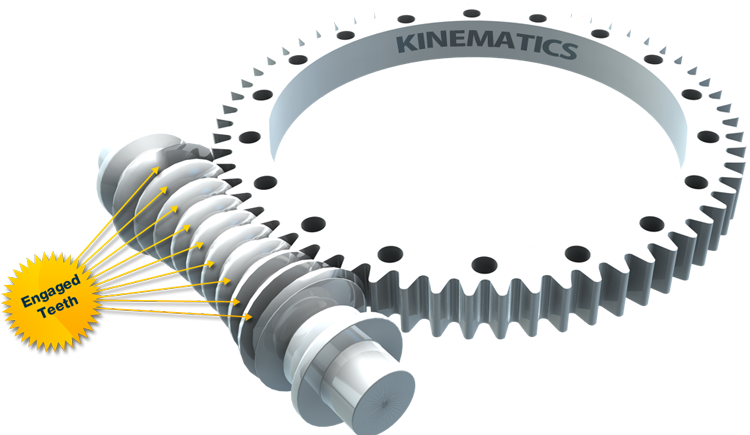

Et snekkehjul av timeglasstypen muliggjør 4–9 ggr kraftigere dreiemoment sammenlignet med tradisjonelle rette snekkehjul. I et tradisjonelt snekkehjul har bare én tann om gangen kontakt med skruen. Takket være timeglassutformingen kommer flere tenner i kontakt med skruen samtidig. KMIs snekkegir tilbyr derfor uovertruffen ytelse sammenlignet med konkurrentene.
