Slew Drives (snäckväxlar)
På Qtec får du ett överväldigande brett utbud av slew drives för alla dina behov från vår representant KMI Kinematics. Kollektionens produkter omfattar både traditionella och mycket specifika applikationer. Med en slew drive implementerar du objekt som kräver långsam rotation, men hög hållkraft och tippmoment. Potentiella tillämpningar inkluderar till exempel grävmaskinstillbehör, lyftkranar samt borr- och gruvutrustning.
Vi är inte den största aktören i branschen, men vi vill vara bäst: för oss är slew drives inte en del av ett större företag, utan just den produkt vi fokuserar på.
Vi vågar påstå att vi har bästa möjliga kompetens när det gäller slew drives: i samarbete med fabriken utvecklar vi lösningar även för krävande applikationer. Vår expertis inom beräkning och dimensionering finns också tillgänglig för dig vid behov.
Behoven av utrustningstillverkning är ofta mycket specifika, och vi vill vara med och utveckla lösningar för just din situation.
Snäckväxlar från KMI Kinematics
KMI Kinematics är världens största tillverkare av slew drives (snäckväxlar). Produktkatalogen omfattar ett enormt utbud av slew drives, från traditionella modeller till högspecialiserade varianter. KMI:s slew drives bygger på ett patenterat snäckhjul av timglastyp som ger mångfaldigt större lyft- och vridmoment jämfört med traditionella modeller med rakt snäckhjul. Timglashjul har beroende på modell 5–11 kuggar i kontakt samtidigt. Detta ger fantastisk prestanda och precision.

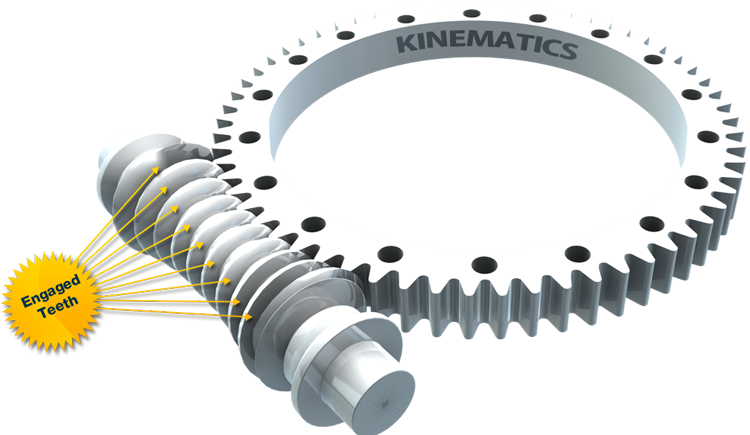

VARFÖR ÄR SNÄCKHJULETS ”TIMGLASKONSTRUKTION” ÖVERLÄGSEN?
Ett snäckhjul av timglastyp möjliggör 4–9 ggr kraftigare vridmoment jämfört med traditionella raka snäckhjul. I ett traditionellt snäckhjul är det bara en kugg i taget som har kontakt med skruven. Tack vare timglasdesignen kommer flera kuggar samtidigt i kontakt med skruven. Detta göra att KMI:s snäckväxlar erbjuder oslagbar prestanda jämfört med konkurrenterna.
Mer information om KMI Kinematics snäckväxlar
Katalogen omfattar även fullständigt underhållsfria och IP66-klassade modeller.
Kinematics slew drive catalogue
KMI - Introduction to slew drives
Om du har några speciella behov eller frågor angående våra produkter, kan du kontakta oss, till exempel via e-post.

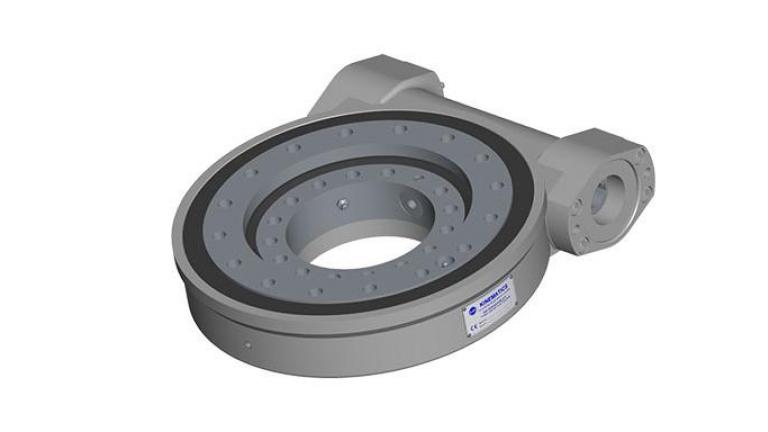

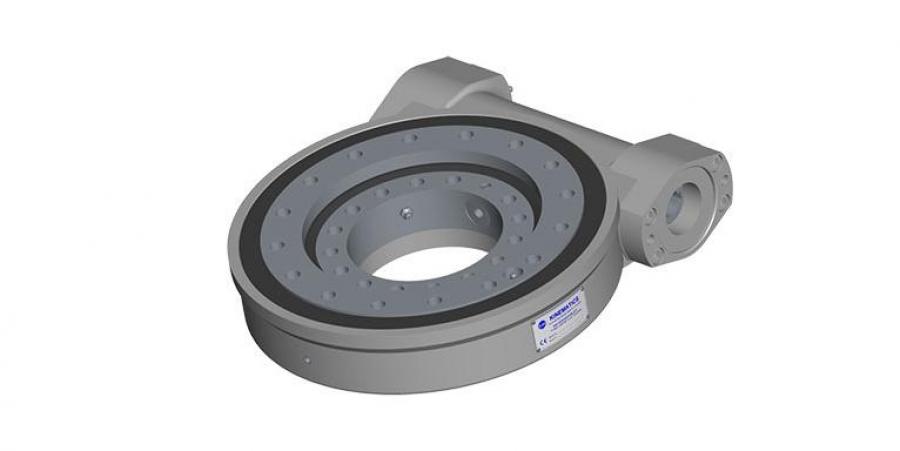

Snäckväxel, LP-serien
De nya LP (Low Profile) snäckväxlarna är lägre och mer än 10 % lättare än SE- eller KE-seriens snäckväxlar. På grund av lägre totalvikt kan nyttolasten ökas, till exempel med vridanordningar monterade på änden av maskinbommen.
KMI LP-serien finns för närvarande i tre storlekar, LP9, LP14 och LP17. Hållmoment 39-65 kNm, kippmoment 45-135 kNm och vridmoment 8-18 kNm. Växlarnas utväxlingsförhållanden varierar i = 61–102. Modellerna är utbytbara med IMO 0223, 0343 och 0419 och PSL 60-223, 85-343 och 103-422. KMI LP-modellerna skiljer sig från dessa genom att de är självlåsande utan separat broms, och deras håll- och vridmoment är flerfaldigt tack vare snäckhjulet av timglastyp.
KMI LP-snäckväxlarna ger ett komplett skydd mot damm, smuts, sand och till och med mot vatten tack vare IP55-kapslingen och de har en livslängd på upp till 30 år. Kinematics snäckväxlar är certifierade enligt ISO 9001, CE, REACH och TUV. Alla material och komponenter uppfyller dessa standarder.
Alla snäckväxlar i LP-serien fås med omgående leverans från Lempäälä, Finland!
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| LP9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| LP14 | 356 mm (14") | 54.5 kNm | 67.8 kNm |
| LP17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |

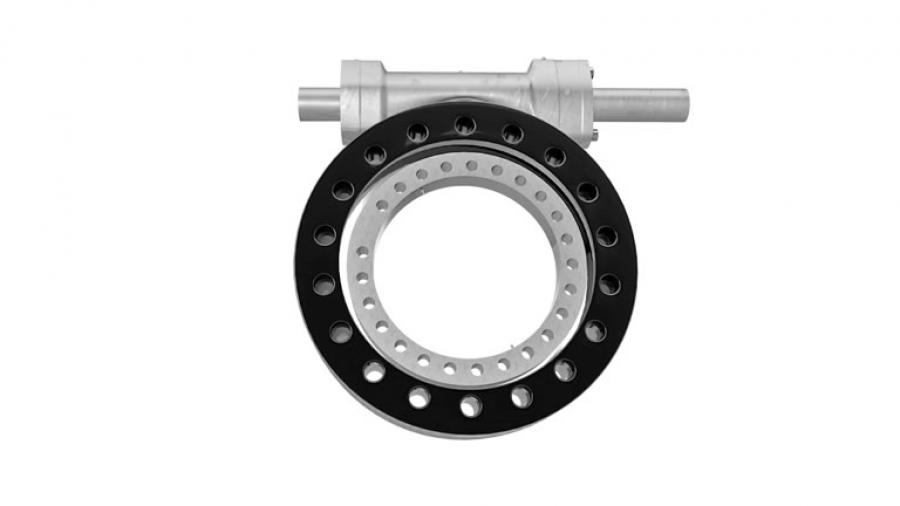

Sluten slew drive SE-serie
Slew drives i SE-serien erbjuder ett överlägset vrid- och lyftmoment. Dessa används vanligtvis i roterande solpaneler, satellit- och radarantenner, underlag för personlyft och många andra objekt med relativt långsam rotation men krav på rejält lyft- och kippmoment.
Standardserien har ett lyftmoment på 6 kNm–220kNm, ett dynamiskt vridmoment på 0,2 kNm–63 kNm och ett kippmoment på 0,5 kNm–271 kNm. Utväxlingsförhållandet är från 1:30 och ända upp till 1:156 600. Valfri infästningsposition.
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| SE7 | 187 mm (7") | 7.0 kNm | 13.6 kNm |
| SE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| SE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| SE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| SE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| SE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| SE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
| SE28 | 711 mm (28") | 180.7 kNm | 457.5 kNm |

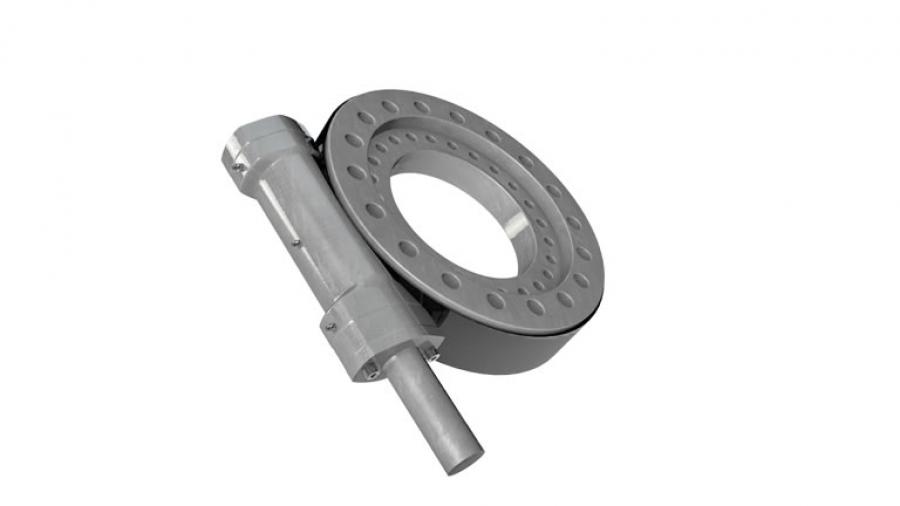

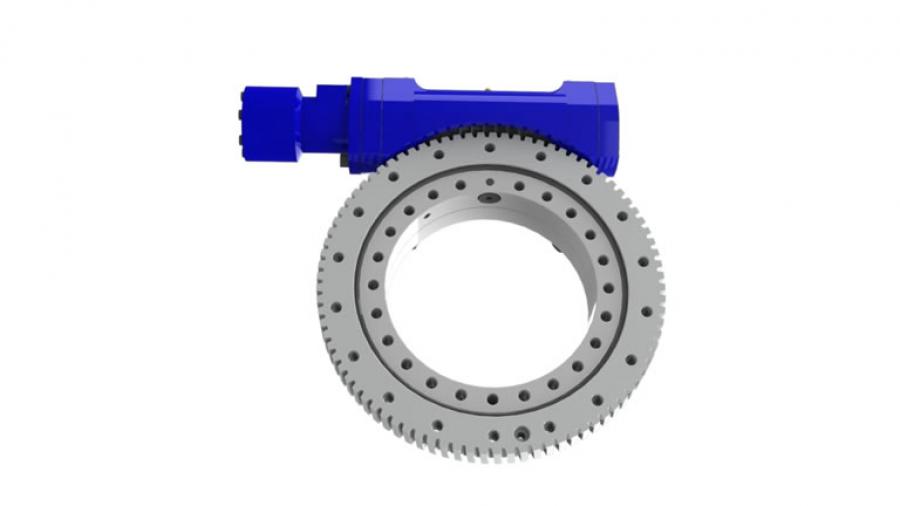

Öppen slew drive S-serie
De öppna slew drives i S-serien gör sig bäst i objekt där det vanligtvis förekommer underhåll och inspektioner dagligen och där man inte behöver en sluten konstruktion. Vanliga sådana objekt är mobila enheter, exempelvis personlyftar och diverse lastbilsmonterade redskap.
Standardserien har ett lyftmoment på 3 kNm–220 kNm, ett dynamiskt vridmoment på 0,2 kNm–63 kNm och ett kippmoment på 33 kNm–67 kNm. Utväxlingsförhållandet är från 1:30 ända upp till 1:156 600. Våg- eller lodrät infästningsposition.
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| S7 | 178 mm (7") | 10.3 kNm | 13.6 kNm |
| S9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| S12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| S14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| S17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| S21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| S25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |

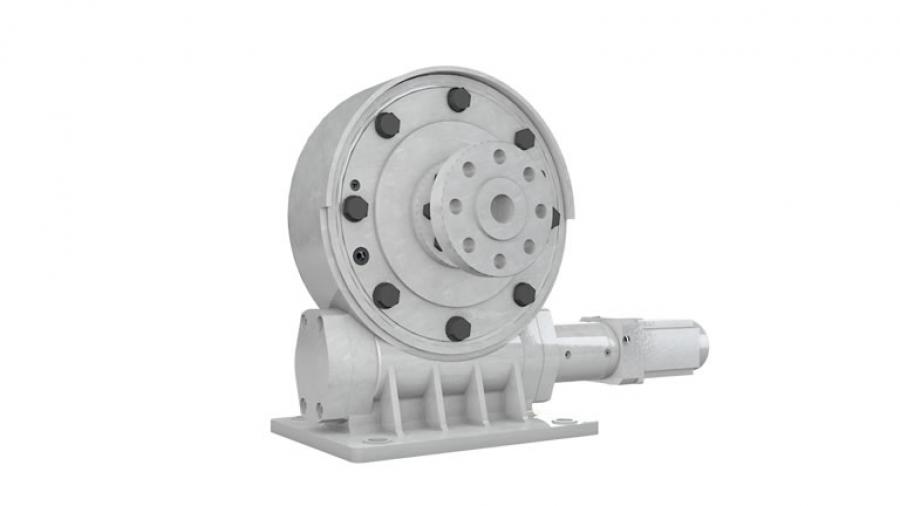

Sluten slew drive med vertikalaxel, VE-serie
VE-seriens slew drives har en sluten konstruktion med vågrät utmatning där monteringen inte kräver några som helst extrakomponenter. Oftast används dessa i enaxlade solpaneler där det är viktigt med exakt riktning trots kraftiga stormvindar.
Standardserien har ett lyftmoment på 3 kNm–38 kNm, ett dynamiskt vridmoment på 0,2 kNm–9 kNm och ett kippmoment på 0,5 kNm¬–34 kNm. Utväxlingsförhållandet är från 1:30 ända upp till 1:156 600. Vågrät infästning gäller varmed även utmatningen är vågrät.
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| VE3 | 76 mm (3") | 2.1 kNm | 0.5 kNm |
| VE5 | 76 mm (3") | 4.3 kNm | 3.5 kNm |
| VE7 | 178 mm (7") | 10.0 kNm | 9.5 kNm |
| VE9 | 230 mm (9") | 39.0 kNm | 31.5 kNm |
| VE14 | 76 mm (3") | 54.4 kNm | 47.4 kNm |
| VE17 | 76 mm (3") | 65.6 kNm | 94.9 kNm |
| VE21 | 530 mm (21") | 81.0 kNm | 152.3 kNm |

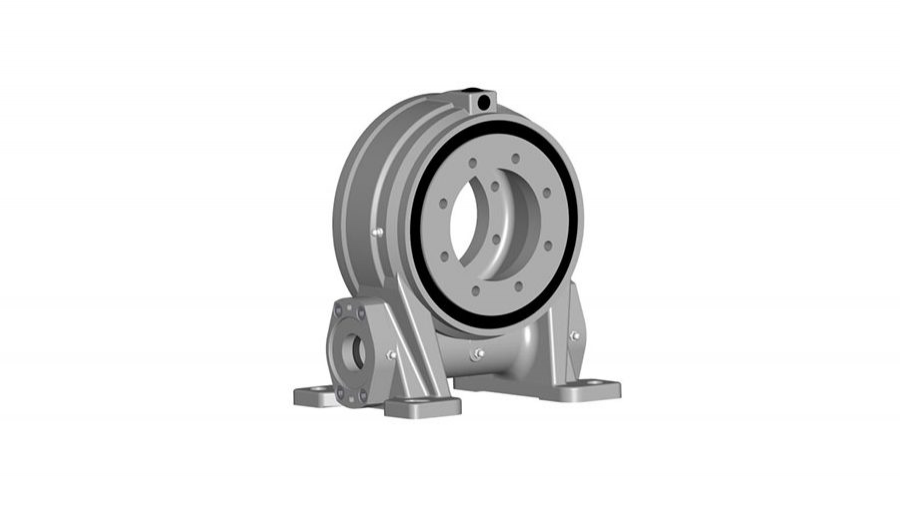

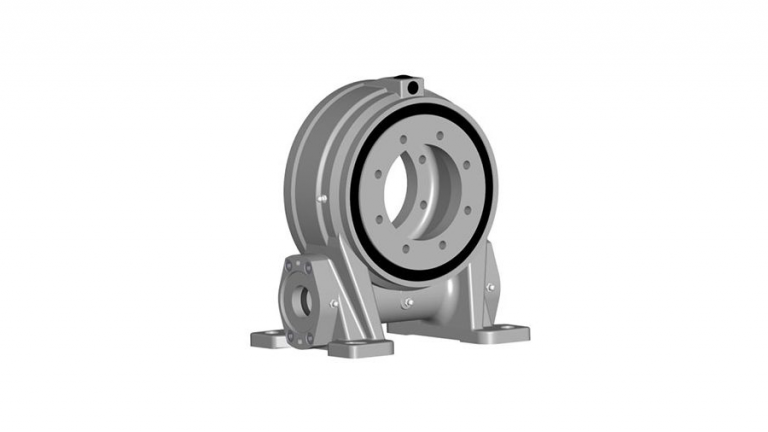

He-sol-trackers med vridbara drivningar för enkelaxel
Översikt över HE-serien och tillämpningar
HE-gruppens fullständigt inkapslade vertikala drivningar, som är utformade för sol-trackers och fullständigt anpassade till tillämpningskraven, är konstruerade för att leverera högsta möjliga prestanda.
Med KMI:s vridbara drivningar för enkelaxel får man innovativa lösningar, inklusive kardanrörsgränssnitt för dubbel utmatning samt inbyggda monteringsflänsar för direkt eftermontering i kombination med lägre kostnader och effektivare installation.
HE-seriens funktioner:
Med våra vridbara drivningar i HE-serien som drivs av KMI:s patenterade timglasmaskteknik för pålitlig precision, kan man dra nytta av många olika funktioner och fördelar.
Optimerade för solcellstrackers för enkelaxel
- Inbyggd lagerbana
- Invändigt kitt
- Segmenterad växel
- Självlåsande växelsats
- Inmatningen, utmatningen och monteringen kan anpassas
- Kan köpas med eller utan motor
Specifikationer för he-seriens vridbara drivningar för enkelaxel
Vridbara HE-drivningar kan beställas i fyra storlekar med flera monterings- och kardanrörskonfigurationer. Effekten ligger på från 15 kN-m till 39 kN-m av lasthållvridmomentet och 2,5 kN-m till 8 kN-m av utmatningsmomentet. Det finns reduktionsförhållanden för växellådan på från 51:1 till 61:1.
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| HE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
| HE5 | 127 mm (5") | 4.7 kNm | 3.7 kNm |
| HE6 | 187 mm (7") | 7.0 kNm | 13.5 kNm |
| HE7 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| HE8 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| HE9 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| HE9-HD | 432 mm (17") | 65.6 kNm | 135.6 kNm |
Sluten slew drive, underhållsfri KE-serie
Slew drives i KE-serien är helt underhållsfria vilket ger betydande kostnadsbesparingar i verklig användning då dessa växlar har skyhög IP-66-klassificering. Dessa används vanligtvis i roterande solpaneler, vindkraftverk, satellit- och radarantenner, renrum och offshore-tillämpningar.
Standardserien har ett lyftmoment på 38 kNm–48 kNm, ett dynamiskt vridmoment på 1,4 kNm–10 kNm och ett kippmoment på 33 kNm–67 kNm. Utväxlingsförhållandet är från 1:30 ända upp till 1:156 600. Våg- eller lodrät infästning.
| Modell | Diameter | Hållmoment | Kippmoment |
|---|---|---|---|
| KE3 | 76 mm (3") | 3.0 kNm | 1.0 kNm |
| KE5 | 127 mm (5") | 4.7 kNm | 3.7 kNm |
| KE7 | 187 mm (7") | 7.0 kNm | 13.5 kNm |
| KE9 | 229 mm (9") | 39.0 kNm | 33.9 kNm |
| KE12 | 305 mm (12") | 49.9 kNm | 54.2 kNm |
| KE14 | 356 mm (14") | 54.4 kNm | 67.8 kNm |
| KE17 | 432 mm (17") | 65.6 kNm | 135.6 kNm |
| KE21 | 533 mm (21") | 81.0 kNm | 203.4 kNm |
| KE25 | 635 mm (25") | 89.1 kNm | 271.1 kNm |
